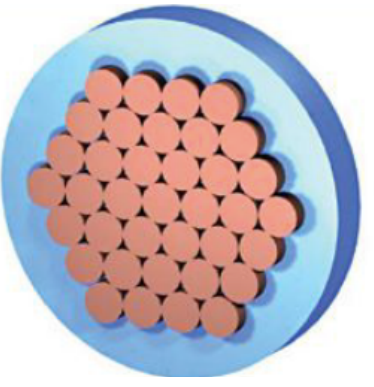

大多數人都熟悉三角幾何的概念，當然一些人在上學時一直試圖掌握難以捉摸的幾何學概念。16 世紀的中國、希臘甚至法國數學家布萊斯·帕斯卡都發現了三角形幾何概念的驚人用途。但你知道嗎，我們這些從事汽車導體加工行業的人也可以運用三角概念來確定導體的的加工質量？具體來說，汽車電線的構造方式直接關系到電線的測量、定長和兩端絕緣層剝離的方式，特別是當汽車電線要在自動化設備上加工時。相比之下，完全手工處理的一般電線（例如，當你在給房間布線時）要寬松得多，因為技術人員可以在地板上進行修剪或調整，而在機器上處理電線則需要對電線的構造方式有更多的可預測性。自動化處理必然要求汽車導線尺寸保持在一組確定的范圍內，如導體在絕緣內的對稱性和同心度。當我們談到汽車電線導體結構，特別是在汽車線束加工的原線方面，我們可以將它們分為兩大類：六邊形排列或束形排列。一個六邊形排列結構遵循一種模式，即在下一層上比下一層多排列六根單絲，如圖 1 所示：

圖 1—37 根單絲的六邊形

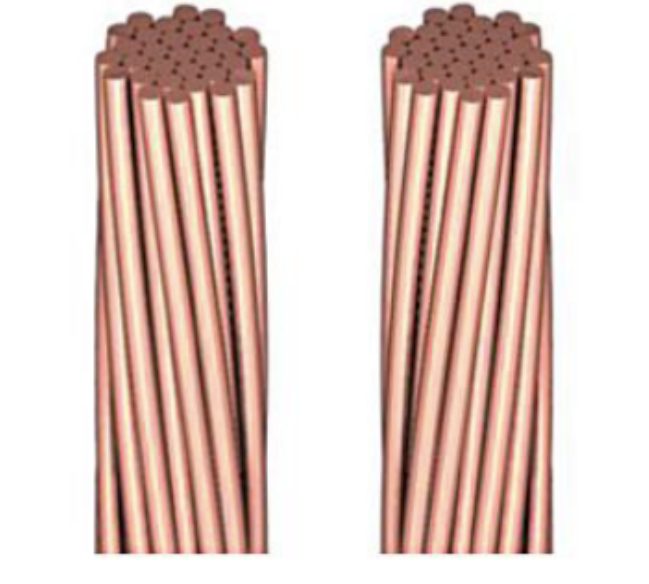

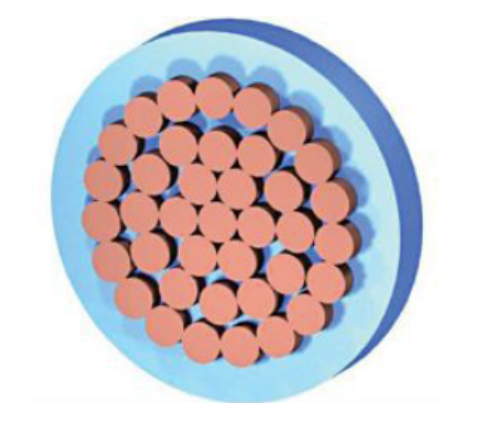

束絞導體結構可以包含一部分六邊形單絲層，因為這是圓形的自然堆積模式，但單絲的總量不會比下面的層更多地遵循六根單絲的模式，特別是在外層（見圖2）

圖 2—38 根單絲束形

除了排列，電線中的單絲可以沿著縱軸纏繞或旋轉，這被稱為電線的“節距”。單絲可以順時針或逆時針方向旋轉。順時針方向稱為“S”層，相反方向稱為“Z”層。在隨后的分層中，導體的單絲也可以在交替方向上纏繞（見圖 3）

圖 3—“S”和“Z”絞合結構

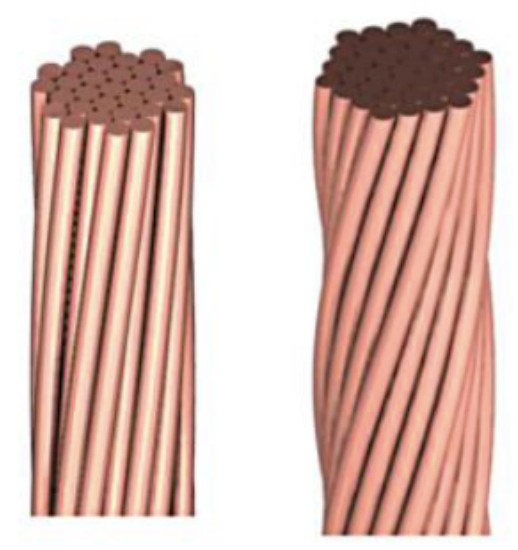

單絲繞縱軸的纏繞或旋轉可以是緊的或松的。通常，六邊形絞合結構比束形絞合結構更緊密（參見圖 4）。

圖 4—單絲纏繞的松和緊

絞合結構的第三個定義元素是“絞合節距”，它給出了纏繞的緊密性的概念，它被定義為繞縱軸一個完整的旋轉的單絲的長度（見圖 5）

圖 5—節距

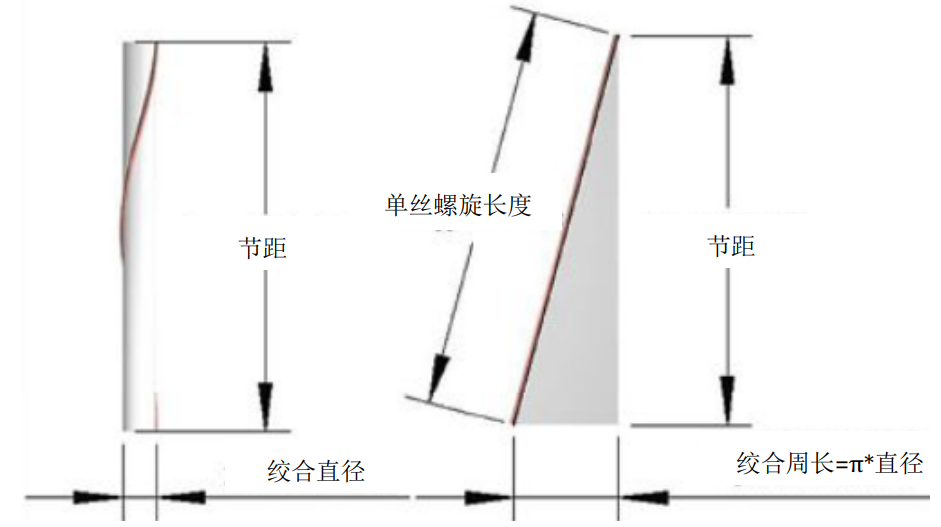

更緊密、組織更好的導體絞合結構是自動化電線加工的理想選擇。但事實并非總是如此。為了節省材料成本，有時導體以松散和束形排列的形式絞合，這又使得在沒有故障的情況下自動加工電線變得更加困難。那么，對于一個指定的線材我們?nèi)绾尾拍艽_定滿足質量要求的排列？我們正使用三角幾何法解決。接下來的段落將說明：想象一下，一根單絲繞著一個圓柱體旋轉一圈。然后，你可以想象，如果我們展開旋轉，三角形的高度是旋轉的周長，三角形的長度是節距，三角形的斜邊是拉直的單絲的長度（見圖 6）

圖 6—導體三角幾何結構

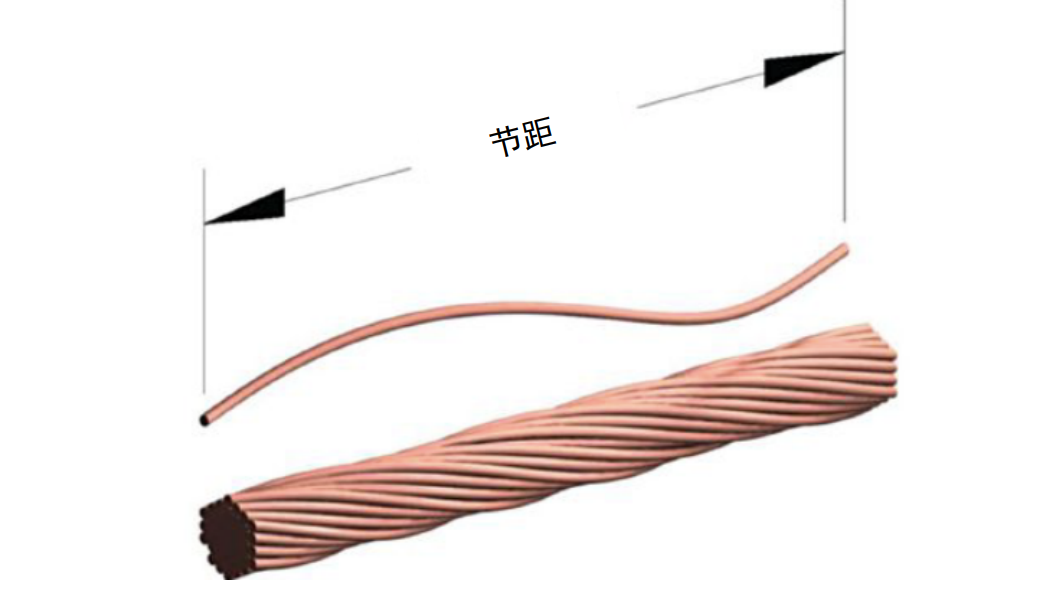

這種幾何解釋允許我們在實際情況下分析導線（圖 7）

圖 7—汽車電線幾何分析

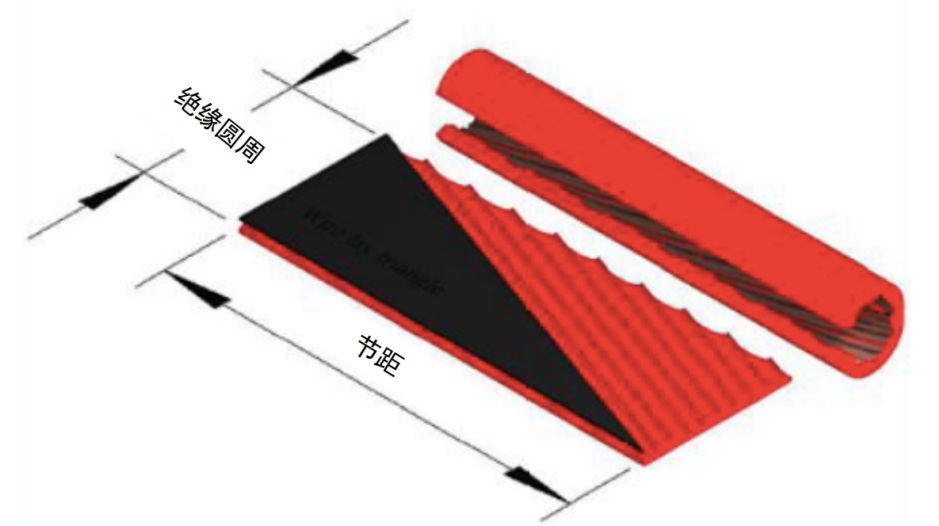

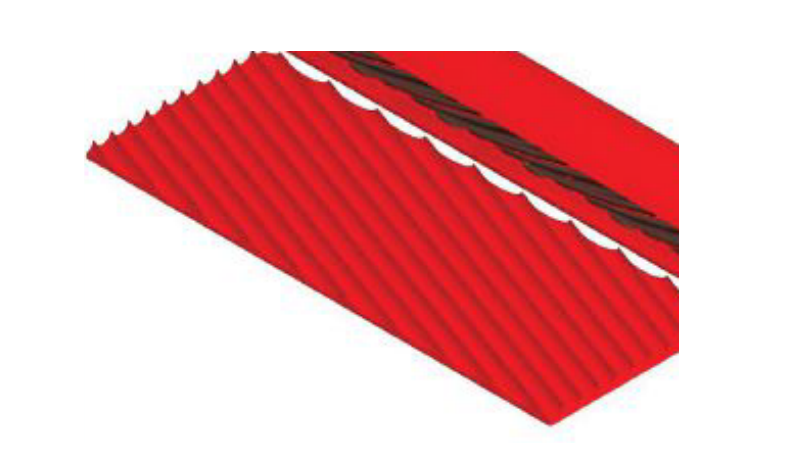

通過對絕緣層進行取樣并將其沿長度展開，我們可以看到由外層單絲嵌入的“肋條”，這些單絲將或多或少地沿對角線分布在展開的材料上（見圖 8）

圖 8—擠出肋形的三角幾何學剖析

由嵌入的肋條形成的三角形，從上到下穿過絕緣長度，形成與絕緣圓周相對的參考三角形。肋骨的底部延伸將有助于我們確定電線絞和結構的參數。在本例中，如果絕緣直徑為 0.30”，則周長計算為 0.64“，節距測量為 1.75”。然后，節距將是 1.75“長度的一個完整旋轉。在這種情況下，排列的相對緊密度將由絕緣周長與節距的比率來決定，即=0.64/1.75 或 0.36。比率越小，相對緊密度越松。無限的緊密度將是一個實心，而完全松散的緊密度將是平行的，沒有旋轉（見圖 9）

圖 9—使用單絲布局三角幾何法分類緊密性模式示例

使用三角幾何方法可以幫助您診斷令人困惑的加工問題，其中個別單絲似乎是“拉出來”的導體剝離過程。當剝線臂的弓形運動過程中單絲彎曲時，甚至當金屬絲末端被臂的夾持器固定時，這一點更為明顯。一個非常小的緊密系數預示著導體內松散的單絲排列。
