首先了解一下交聯的概念,交聯——通過物理或化學方法將線性聚乙烯分子轉變成立體網狀結構,從而提高其機械物理性能和耐熱性能。交聯絕緣主要有物理交聯和化學交聯兩大類。
物理交聯又稱為輻照交聯,一般適用于絕緣厚度較薄的低壓電纜。
化學交聯主要分為過氧化物交聯和硅烷接枝交聯兩種,其中:中壓、 (超)高壓電纜絕緣采用過氧化物交聯,常規低壓交聯電纜一般采用硅烷接枝交聯。
輻照交聯工藝主要適用于特種低壓交聯電纜制造,如核級電纜、較高工作溫度電纜(長期工作溫度可達150℃)、交聯型低煙無鹵阻燃電線電纜等,受材料技術及y射線輻射穿透力等影響,輻照交聯工藝不適合中壓、(超)高壓電纜的制造。

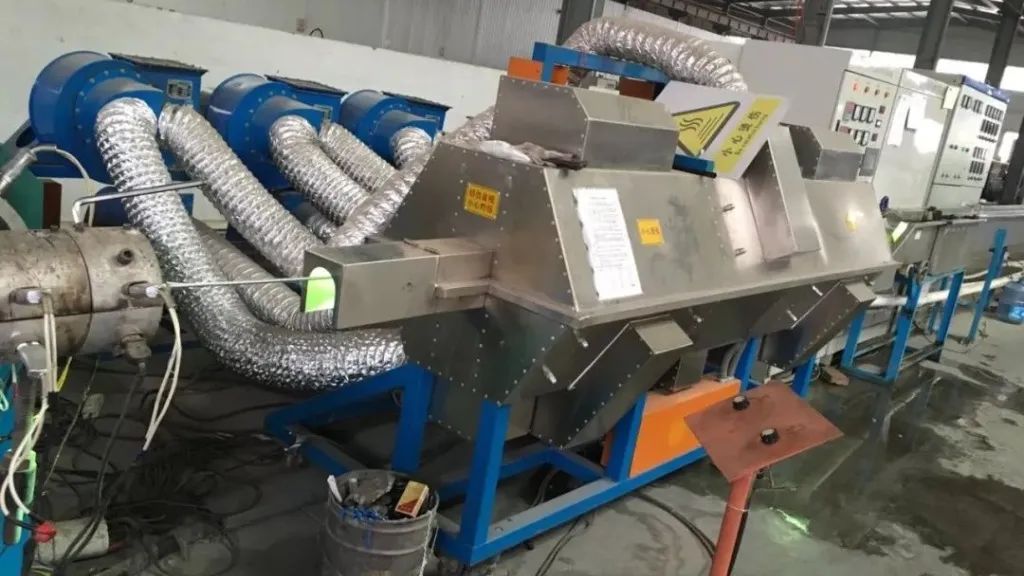

紫外線交聯技術是繼化學交聯和輻照交聯之后發展起來的又一種新的交聯技術,是一項我國自主開發、具有自主知識產權的技術創新成果。紫外光交聯的原理是:以聚烯烴為主要原料加入適量的光引發劑,采用紫外光照射,通過光引發劑吸收特定波長的紫外光引發產生聚烯烴自由基,從而發生一系列快速聚合反應,生成具有三維網狀結構的交聯聚烯烴,為交聯電纜生產開拓了一個新途徑,已投入低壓交聯電纜的制造。下面主要介紹化學交聯。
一、過氧化物交聯
過氧化物交聯法是通過加入交聯劑而引發交聯的方法。它主要適合于額定電壓10kV及以上電壓等級、各種截面積的交聯聚乙烯絕緣電力電纜制造。
(一)蒸汽交聯(SCP)
蒸汽交聯制造技術是以橡皮連續硫化技術為背景演化而來的一種最“古老”的交聯方法。此方法是以一定壓力、一定溫度的水蒸氣作為加熱和加壓的媒質,使聚乙烯實現交聯。蒸汽交聯是美國GE公司于1957年研究成功的,日本住友電氣公司于1959年引進了這項技術,并于1960年投產。
在前期,采用飽和蒸汽作為媒質,交聯管內的壓力和溫度有直接相關,如要提高蒸汽溫度,必須同時增大蒸汽壓力,溫度每升高10℃,壓力將要增大約5kg,要想達到足夠高溫時就難以實現,且能耗也高;后來發展為可通過交聯管管壁加熱來提高蒸汽溫度(稱之為過熱蒸汽,不需要通過增加壓力來提高溫度),主要用于橡皮硫化機組。由于水蒸汽在交聯管內直接與熔融狀態的聚乙烯接觸,水分會向絕緣內部滲透擴散,在電纜冷卻過程中,絕緣內部的水蒸氣達到飽和狀態而形成微孔,投入運行后繼而引發樹枝放電,這是此方法的致命弱點。于是,二十世紀六十年代起,出現了一些新的干式交聯工藝。
(二)紅外線交聯法(RCP)與干式交聯
紅外線交聯法也叫做熱輻射交聯法(RCP),是日本住友電氣公司于1967年發明的一種干式交聯工藝。
用紅外線使聚合物交聯的方法,早在1937年法國通用電氣公司(GE)就已取得了zhuanli,用于橡膠制品硫化。1961年美國格雷(W.R.Grace)取得了用紅外線輻照法制造聚乙烯薄膜的zhuanli。日本住友電氣公司從上述兩件zhuanli受到啟發,1966年6月申請了一件zhuanli,在導體上擠包一層含有機過氧化物交聯劑的交聯聚乙烯,在2kg/cm2以上壓力的惰性氣體中輻射加熱,使聚乙烯發生交聯反應。1967年4月,住友電氣公司又申請了一份zhuanli,提出整個交聯機組由輻射加熱部分、冷卻部分和水冷卻部分組成,輻射加熱部分分成兩個區域,每個區域能各自獨立控制溫度。在長期交聯反應過程中,交聯管內壁形成了一層過氧化物沉積的黑色污垢,這就是一層自然形成的紅外線發射的黑體,通過技術進步,RCP工藝逐步被一般電加熱干式交聯工藝所代替。目前,懸掛式交聯工藝技術、VCV立塔式交聯工藝技術得到廣泛應用。
加熱和預冷卻部分采用氮?dú)獗Wo(hù)。在加熱交聯管內,氮?dú)獾闹饕饔檬亲鳛閭鳠崦嘿|(zhì),并保護聚乙烯在較高溫度下表面不發生氧化降解,同時對絕緣施加足夠壓力,使絕緣在交聯過程中不發生或盡量少發生氣隙,流動的氮?dú)膺€可帶走大量的由冷卻水揮發出來的水分和交聯反應中過氧化物分解出來的水分及揮發物。在預冷卻部分氮?dú)獾闹饕饔檬菍﹄娎|絕緣線芯表面進行預冷卻,使線芯表面在較低的溫度下進入水冷卻部分,從而防止線芯驟冷產生絕緣內應力影響產品質量。由于采用電加熱,故可以用提高溫度的方法提高生產速度。交聯聚乙烯絕緣中,干式交聯法含水量僅為0.018%,而蒸汽交聯法含水量達0.29%,試驗表明,干式交聯法絕緣的交流擊穿強度和沖擊擊穿強度高于蒸汽交聯法。
干式交聯生產裝備主要有懸掛式交聯機組、立塔式交聯機組二種,VCV立塔式交聯機組采用了垂直擠出方式,更利于大厚度絕緣的偏心度控制。
(三)長承模(MDCV)交聯
長承模交聯是美國阿納康達電線電纜公司(Anaconda)于1959年發明的,同年便申請了zhuanli,稱為MCP工藝。后來由于電線電纜行業競爭十分激烈,該公司退出了交聯聚乙烯電線電纜制造競爭,而使這種新工藝未能付諸實用。1971年大日本電線電纜公司和三菱石油化學公司合作,購買了阿納康達公司zhuanli,使此法得以實現,稱為MDCVI藝。1973年大日日本電線電纜公司申請了MDCV的工藝zhuanli。MDCV的原文含義是“三菱大日連續交聯法”,而技術上的含義是長承模交聯工藝法。
MDCV法采用水平式交聯管,此交聯管安裝在擠出機頭內。擠出模子長達20米。擠出絕緣線芯時,向管內充入潤滑劑,使聚乙烯在此模具內發生交聯。
MDCV法的特點是設備投資少,占地面積小,能穩定地制造大截面電纜,生產速度與CCV交聯機組相當,制造產品質量穩定可靠,采用此工藝制造電纜的交流擊穿場強比蒸汽交聯電纜高60%~70%。不過當需要生產不同規格的電纜時,要更換整個長承模,靈活性不強,因此未得到推廣使用。
(四)加壓熔鹽交聯(PLCV)工藝
此方法最初是由意大利卡萊羅公司(Careillo)發明。1976年8月,該公司與英國通用工程公司合作研究,使之用于制造交聯聚乙烯絕緣電力電纜。1977年英國通用工程公司的杰拉樂德·斯瑪特發表了這項成果,并向英國BICC公司出售了第一臺設備。PLCV系統中所使用的鹽與橡皮硫化LCM法所用的鹽一樣,熔鹽配方舉例:53%的硝酸鉀、40%的亞硝酸鈉和7%的硝酸鈉組成的無機鹽混合物,這種混合物在145℃~150℃時熔化,直到540℃時,性能仍然穩定。熔鹽交聯管是密封的,在電纜制造過程中,一般施加(3~4)大氣壓的壓力,熔鹽溫度200℃~250℃,冷卻段也采用加壓方式。由于熔鹽混合物的比重較大,解決了大重量電纜拖管問題,綜合各方面因素,該工藝被橡套硫化生產線采用,特別適合大重量橡皮電纜制造。
(五)硅油交聯(FZCV)工藝
1979年日本藤倉電線公司的鹿間貞吉等人發明了硅油交聯工藝(FZCV),此方法用加壓硅油作為加熱和冷卻煤質。在硅油的壓力作用下,電纜可懸浮在硅油中而不致擦管和偏心。硅油可循環使用。藤倉電線公司于1979年開始用兩臺FZCV機組生產275kV交聯聚乙烯電纜,有效解決了大截面交聯聚乙烯電纜高壓技術難題。由于投入成本較高等原因,未得到推廣使用。
在以上化學交聯工藝中,綜合各方面因素,懸掛式交聯機組、立塔交聯機組在塑料中壓、 (超)高壓電力電纜制造中得到最為廣泛的應用。在上述交聯方法中,均為外部加熱交聯方法,1975年西德的門奇(G.Menger)提出通過導體加熱法來縮短交聯時間,他用實驗證明,每1毫米厚的聚乙烯絕緣,交聯時間約1分鐘,為此只有減慢出線速度或增大交聯管長度才行。若用1000安培的電流使導體溫度升高到200℃,則交聯時間縮短20%。目前不少交聯生產機組均采用了導體預熱技術,生產效率得到有效提升,同時有利于絕緣品質。
二、硅烷交聯
硅烷交聯又稱溫水交聯,1960年英國道康寧公司(Dow-Corning)提出開發的,也稱為Sioplas法,即硅烷接枝交聯工藝,它是接枝和擠出分成兩個工序進行,稱之為二步法硅烷交聯。第一步由絕緣料廠將硅烷交聯劑與基料在擠出機上接枝和擠出造粒,該料粒稱為A料(接枝料),同時還提供催化劑和著色劑的母料,稱為B料。第二步是將A料及B料以一定比例混合(如:A料:B料為95:5),在普通擠出機上擠包在電纜導體上,再放入80℃~95℃溫水交聯池或在蒸汽房中完成交聯。該工藝投資成本低,可用一般的擠出機進行加工。材料價格適中,得到廣泛的應用。
但也存在以下缺點:
(1)接枝聚乙烯容易與空氣中水分發生先期交聯,縮短了貯存時間,一般貯存期為半年。
(2)接枝聚乙烯與催化劑母料的混合物,貯存期一般不超過3h,所以需要邊混合邊擠塑。
(3)由于二步法通過多次的混合,容易導致雜質的混入,主要用于10kV以下電纜絕緣的制造。
為了克服Sioplas的局限性,1977年英國BICC和瑞士Maillefer公司合作,在道康寧公司發明的兩步法基礎上,又發明了一步法硅烷交聯工藝,也稱作Monosil工藝。它將聚乙烯基料、抗氧劑和液態硅烷同時計量、混合,即將接枝反應和添加催化劑過程合并,并采用長徑比為30:1的擠出機將絕緣擠包在電纜導體上,將絕緣層的接枝和擠出由一個步驟來完成,故稱為一步法。它的材料成本最 低,雜質的污染機會減少,而且材料貯存期可以大大增加。但是這種工藝設備投資比二步法大,需要配備一套液態硅烷的送料系統。
隨著材料技術的發展,對于一步法硅烷交聯技術的應用,也可以通過高速攪拌機將聚乙烯基料、抗氧劑和液態硅烷進行預先均勻混合,并在一定條件停放,使添加的抗氧劑和液態硅烷充分滲透,然后采用普通擠塑機一次性完成接枝和擠出,擠出過程中應嚴格控制擠出過程中的料溫,料溫要求高,確保擠出過程中完成硅烷接枝,擠包后的絕緣線芯放入溫水交聯池或蒸汽房中完成交聯;如果擠塑過程中料溫過低未完成接枝時,擠包后的絕緣將無法交聯。
八十年代日本菱克隆公司在吸取兩步法和一步法的優點基礎上開發共聚法。共聚法也是硅烷共聚單體一乙烯基-三甲氧基硅烷,只是采用工藝不同。該工藝不是把有機硅烷接枝到聚合物鏈上,而是在聚合過程中導入可水解硅烷,從而產生一種易于加工的硅烷共聚物,其方法是在高壓反應釜中,使乙烯與硅烷共聚單體發生共聚反應,這項工藝的關鍵是,所選用的共聚單體必須是含有一種能夠與乙烯發生反應成聚合物鏈的不飽和基團。乙烯硅烷共聚物與Sioplas接枝化合物結構上基本相同。
由于硅烷共聚物的制造是在反應釜中進行的,所以它能夠確保高的清潔度,而且也避免了接枝時過氧化物殘?jiān)奈廴締栴}。硅烷共聚物更為主要的優點是,在聚合反應時因?yàn)楣柰楣簿蹎误w一次投入,實現了交聯晶格的有規則分布,所以所需要的硅烷量要比硅烷接枝化合物需要的硅烷含量低。由于共聚法工藝的先進和獨特,制得的硅烷交聯聚乙烯材料具有以下優點:
(1)貯存穩定性好,貯存時間一般可超過一年,好于接枝材料。
(2)共聚法交聯聚乙烯加工過程中,混入的游離物及雜質極少,因而提高了電纜絕緣性能。
(3)可在普通擠塑機進行擠出,制造工藝穩定性好。
以后又相繼開發了固相一步法工藝和固化硅烷工藝。固相一步法工藝是將硅烷通過白炭黑等載體滲吸到PE基料中去。固化硅烷工藝是為了改進硅烷送料方式,可將液態硅烷吸附在多孔性聚丙烯塑料或PE塑料中,形成固態硅烷,這兩種工藝均是一步法派生出來。
隨著材料技術進步,在二步法硅烷交聯技術的基礎上,推出了硅烷自交聯聚乙烯絕緣料(又稱為硅烷室溫交聯聚乙烯絕緣料),其原理是對催化劑母粒(B料)進行了改進,添加了復合型產水劑和高效的催化劑,采用接枝料(A料)和催化料(B料)混合擠出后,一般情況下在室內里放置(2~7)天后(如環境溫度高,放置時間短)可以完成交聯,不需要在溫水交聯池或蒸汽房進行交聯,材料成本偏高,但由于方便了生產,也得到一定程度的應用。
綜合不同硅烷交聯工藝特點、材料成本等因素,目前一步法硅烷交聯、二步法硅烷交聯得到了最為廣泛的應用,其中,二步法硅烷交聯工藝,由于A料已完成接枝反應,線芯絕緣擠出溫度要求低,利于換規生產。一步法硅烷交聯工藝,材料成本低,接枝和擠出一次完成,擠出溫度要求高,料溫達不到要求無法完成接枝,擠塑機設置溫度高,如頻繁停機換規易出現熟料,適合大長度電纜線芯生產。
