絕緣厚度是電線電纜產品中非常重要的技術指標，如何掌握其測量方法有助于正確判斷產品質量和改進生產工藝。在科學實驗時，測量絕緣厚度及外形尺寸過程中既有系統誤差的影響因素、也有偶然性誤差影響因素和人為因素的影響。

由于本文闡述人為因素對絕緣及外形尺寸所造成的測量誤差，所以系統誤差和偶然性誤差在此文中不予介紹。人為因素主要受試樣制備、觀察角度、最薄處選點的影響。下面主要針對試樣制備、觀察角度、最薄點選點三點作相關的試驗分析，并提出解決方案。

注：目前，通常在室內試驗室(環境溫度23℃±5,3h)進行電線電纜的絕緣厚度和外形尺寸測量，試驗方法執行GB/T 2951.11-2008/IEC 60811-1-1:2001《通用試驗方法--厚度和外形尺寸測量--機械性能試驗》標準。

一、試樣制備

（一）取樣

未按產品標準規定正確取樣：除有關電線電纜產品標準中另有規定外，應在成圈或成盤電線電纜的任一端切取適當長度（500mm為宜）的試樣一段。而CCC認證產品，應按照GB/T 5023.2－2008/IEC 60227-1:2007[4]標準要求在每個絕緣線芯（5芯及以下者）至少相隔1m的3處各取一段試樣，分別制取試片。日常實驗中由于試驗員對標準理解不透或省去不必要的麻煩，連續在1m內制取3個試片進行結構尺寸測量，沒有考慮擠塑設備和材料穩定性等因素,未按照產品標準進行制樣，導致測量結果出現偏差,造成測量結果的準確性和代表性。下面就樣品60227IEC01(BV)1*4mm2紅色試樣制備過程中，試驗員未嚴格按照產品標準進行制樣，導致試驗結果存在偏差進行分析。

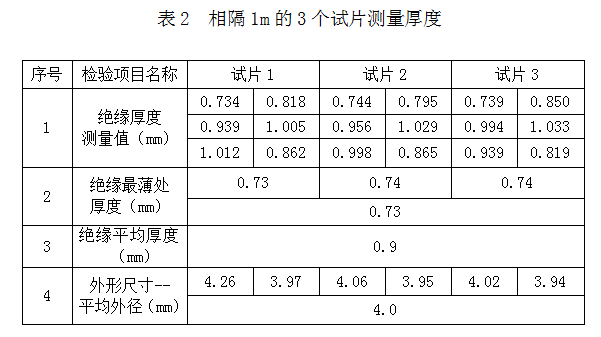

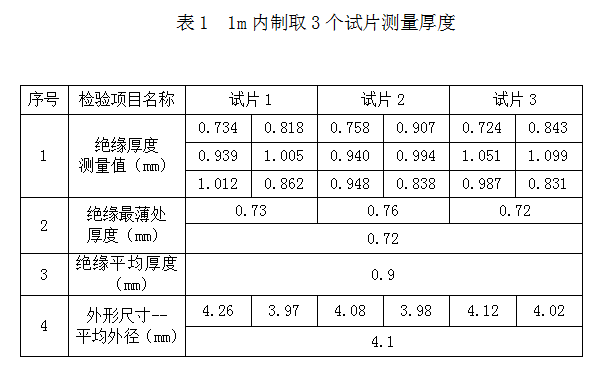

表1是在1m內連續制取3個試片測量結果，表2是按產品標準制取相隔1m的3個試片測量結果。

從上述表1、表2數據可以看到測量結果是存有誤差的。絕緣平均厚度都是0.9mm，但絕緣最薄處厚度及外形尺寸（平均外徑）存在了誤差，1m內制取的3個試片最薄處厚度為0.72mm，外形尺寸（平均外徑）為4.1mm；相隔1m制取的3個試片最薄處厚度為0.73mm，外形尺寸（平均外徑）為4.0mm?？梢钥闯鐾庑纬叽缃Y(jié)果是有影響的。另一方面作為生產企業如何有效地控制成本，測量結果的不同也會導致生產成本控制的差異（測量數據符合標準要求情況下）。特殊情況下當測量數據剛好處在標準中規定技術要求臨界值時，那么這一結果又會給生產企業帶來一定的質量風險。造成上述情況的發生是試驗員沒有嚴格按照產品標準制取試樣，出現試驗測量結果誤差，所以制取試樣一定要嚴格按照相關產品標準制取。

（二）制樣

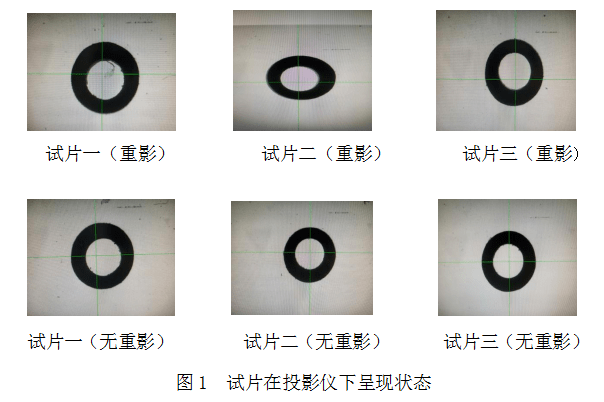

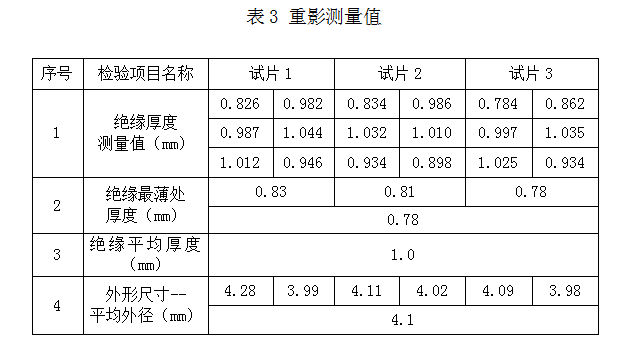

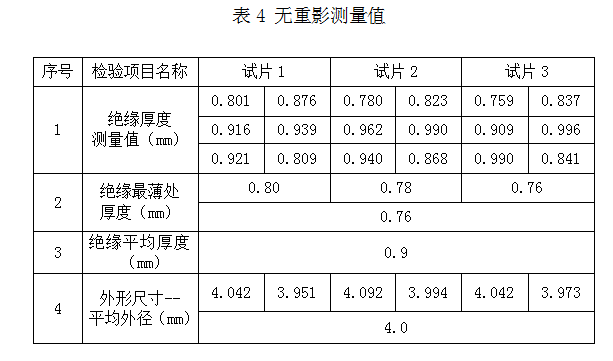

制取絕緣厚度及外形尺寸試片樣品應沿著垂直于導體或?qū)щ娋€(xiàn)芯的平面進行旋轉切取，且切取薄片一個。如果制取試片時出現重影、傾斜、凹槽等現象，會給測量結果的有效性和準確性判定帶來誤差。圖1是60227IEC01(BV)1×4mm2（黃色）試片在投影儀下出現重影和無重影現象，表3是樣品60227IEC01(BV)1×4mm2（黃色）重影試片測量值，表4是樣品60227IEC01(BV)1×4mm2（黃色）沒有重影試片測量值。

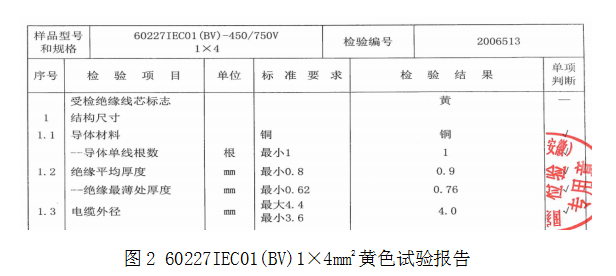

通過表3、表4和圖2（具有資質的檢驗檢測機構）測量數據比對，可以看出測量結果的差別，所以說制取有效和無效的樣品，其測量結果是不一樣。要求試驗員在平時工作中嚴格要求自己，按照試驗方法，制取樣品時做到在投影儀下無重影、無凹痕、凸起等形態，并不斷的學習和參加業務技能培訓提升業務水平。

二、觀察角度的選擇

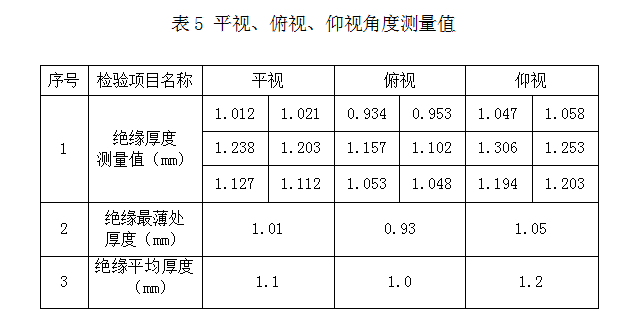

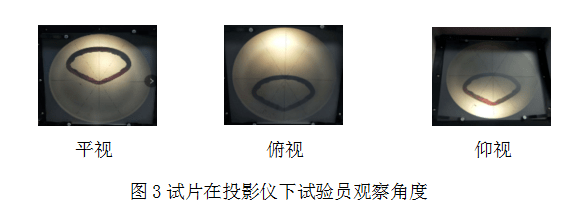

測量絕緣厚度及外形尺寸，試驗員要水平直視（簡稱平視）投影儀顯示屏，而后讀出數據。俯視和仰視的角度讀出的數據相對于平視讀數會出現誤差。樣品ZR-YJV-0.6/1kV 3×95mm2 （紅色）絕緣試片從平視、俯視及仰視三個觀察角度進行絕緣厚度測量，試片圖像和測量值見圖3和表5，產品標準中規定95mm2絕緣厚度標稱值不小于1.1mm。

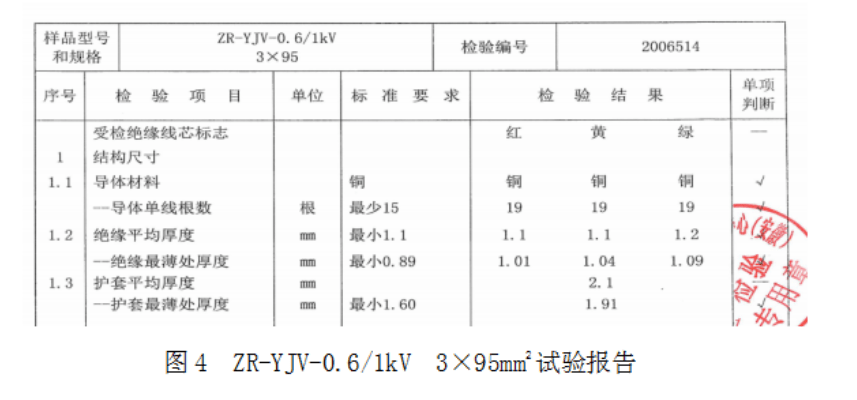

通過表5三個觀察角度和圖4（具有資質的檢驗檢測機構）測量數據比對，絕緣最薄處、平均厚度還是存在著較明顯的變化，甚至出現絕緣厚度不達標，所以試驗員讀取數據，一定要以正確觀察角度讀取數據（水平直視），避免俯視及仰視產生測量誤差，給企業產品質量造成影響和損失。

三、最薄處的選點

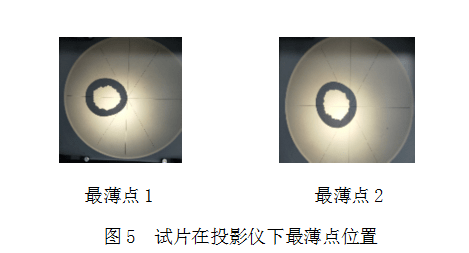

測量絕緣厚度第一點就是測量最薄點的位置，然后依次旋轉600進行其他5個點測量。但是最薄點選錯也會給絕緣厚度及外形尺寸帶來影響。很多試驗員憑借自己的主觀意識觀察，沒有通過測量，誤選最薄點，產生測量誤差導致產品質量合格或不合格的誤判。最薄點的選點要通過儀器測量得到，特別是導體結構為5、6類結構的軟導體帶有凹槽的絕緣最薄點在投影儀下幾乎很難判斷時，一定要通過儀器測量，經過反復篩選選點,只有這樣才能夠保證測量結果的正確性。樣品ZR-KVVRP-450/750V 3×2.5mm2（黑色）絕緣試片因最薄點選點的不同而導致測量結果的不同。

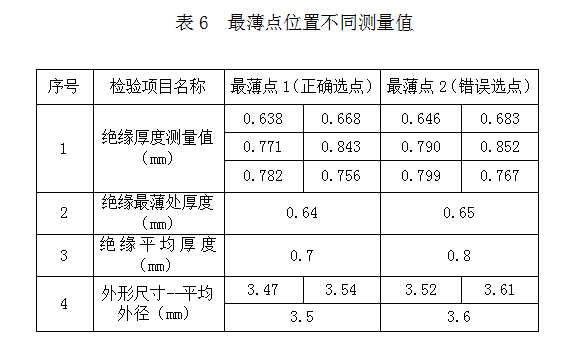

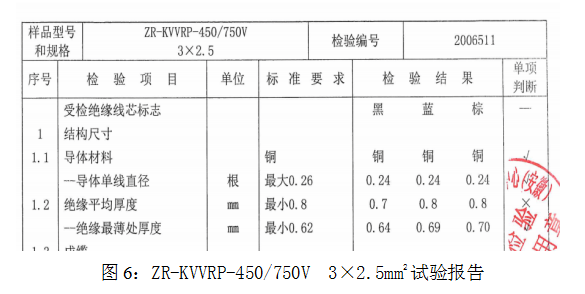

通過表6和圖6（具有資質的檢驗檢測機構）測量數據，可以看出最薄點的選位不同，最薄處及絕緣厚度和外形尺寸測量值都不同，出現不合格變成合格的產品，這樣就給生產企業帶來了產品質量風險。所以要求試驗員在進行絕緣厚度及外形尺寸測量時，要通過測量?jī)x器經過縝密的篩選，找到最薄點。只有這樣才能測量出真實且正確的數據。

四、結束語

綜上所述，通過測試圖形、測量數據以及委托具有資質的檢驗檢測機構提供的檢驗報告比對。人為主觀因素對絕緣厚度及外形尺寸的影響是有明顯的，同時對企業產品質量及生產控制成本等起著至關重要的作用，所以要求試驗員在日常工作測量中要認真學習產品標準和試驗方法，嚴格按照產品標準和試驗方法進行有效而正確的測量，不斷地提高業務技能水平，嚴禁人為主觀因素進行無效錯誤的測量，給生產企業造成質量隱患問題、生產成本控制等相關負面影響。
