怎么一眼看出輸電線路的電壓呢？秘訣是“三看”：看導線分裂數、看絕緣子串長度、看桿塔高度。

一、看導線是幾分裂的

之所以把一相導線要分裂成好幾股，是要把導線的“等效直徑”擴大，相當于用幾股較細的導線，圍成一個近似圓形，相當于把整相的導線直徑“等效”擴大了，之所以這樣做是因?yàn)橛捎诮涣麟娪汹吥w效應，導線中間幾乎沒有電流通過，采用分裂導線，可以節約材料減輕重量，采用分裂導線比同等半徑導線降低了導線的電抗，導線越粗，導線表面的電場強度越低，電暈就越小。

電暈是一種放電現象，雨天在輸電線周圍可能會聽到“茲茲”的聲音，那就是電暈的聲音，夜里也能看到導線在發微弱的光，由于電暈的“茲茲”聲，會帶來無線電干擾，這也是為什么直流導線也要分裂的原因，都是為了降低電暈。

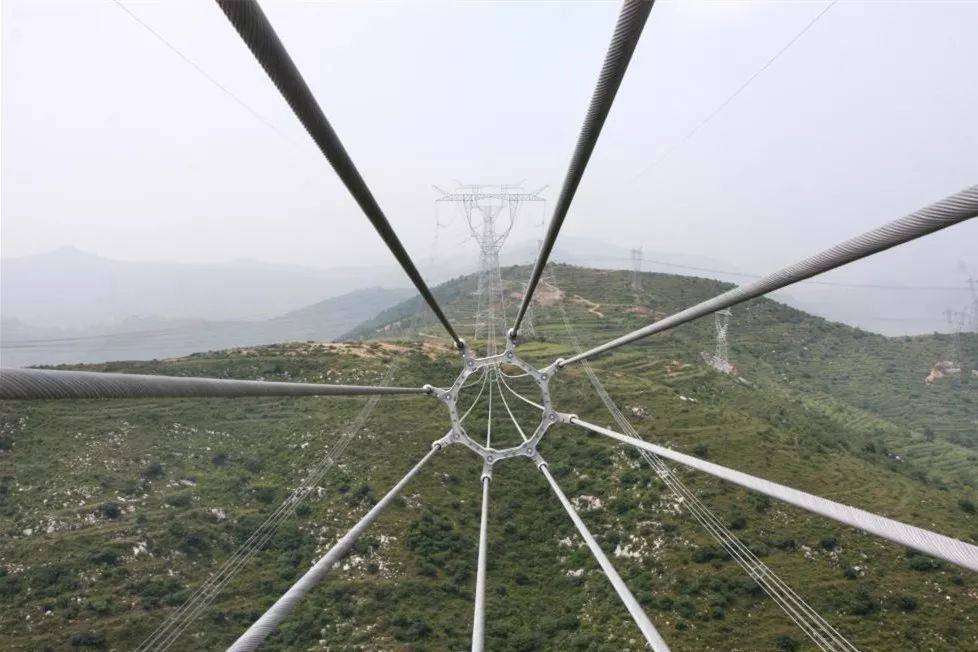

在1000千伏以下還有750千伏的超高壓輸電線路，這個電壓等級只在我國的西北電網使用，750千伏電壓等級一般用六分裂的導線。

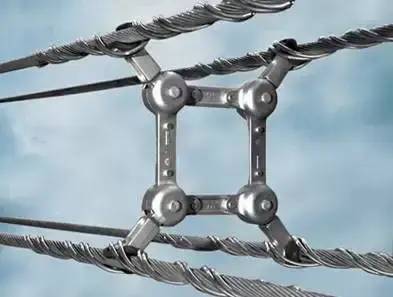

500千伏的是按規程是四分裂導線，不過據觀察，現在六分裂導線居多了，尤其在大城市周邊，可能是輸送功率大了。

220千伏的一般是兩分裂，110千伏及再往下的電壓等級就不用分裂導線了，單根就行，電暈已經不嚴重了。

二、看絕緣子片數

絕緣子是一種特殊的絕緣控件，通常由玻璃或陶瓷制成，是為了增加爬電距離的。其形狀是飛碟狀的，一個飛碟算一片絕緣子，絕緣子串是把若干飛碟串起來，隔離導線與桿塔用的。

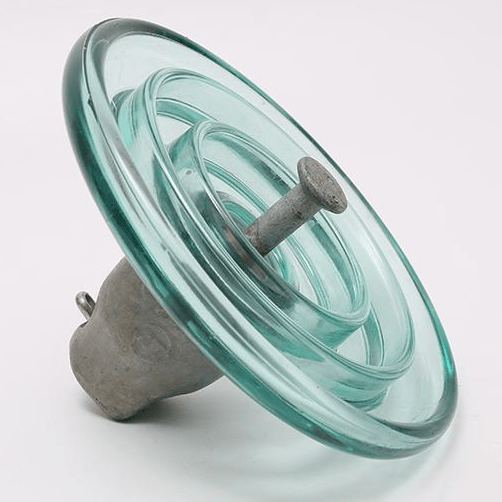

下圖為玻璃絕緣子：

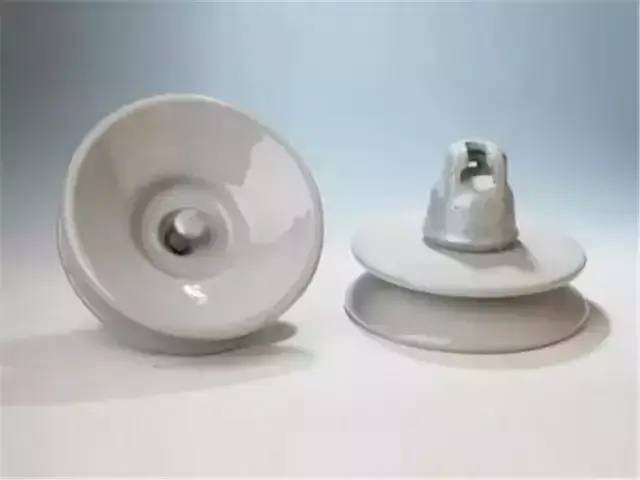

常用的絕緣子還有陶瓷絕緣子，下圖是陶瓷絕緣子：

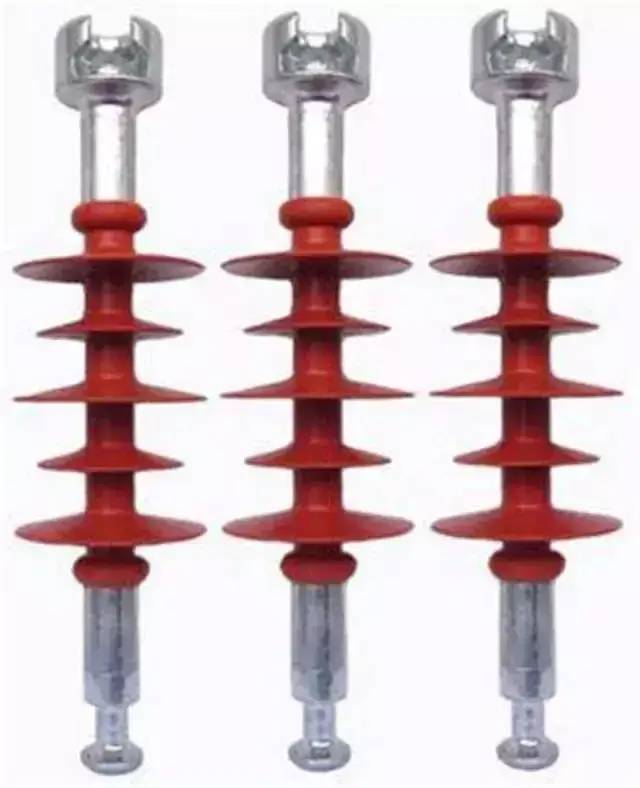

還有合成絕緣子：

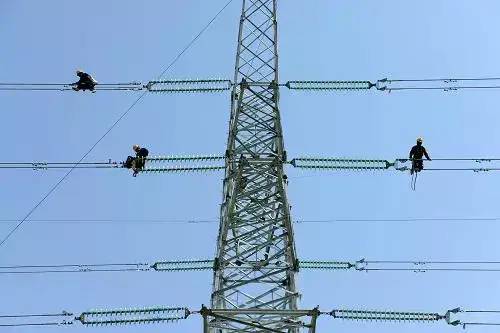

一片絕緣子大概的厚度是15厘米，串7片差不多一米。

一般情況下：750千伏，32個；500千伏，23-25個；330千伏，17個；220千伏，13個；110千伏，7個；66千伏，5個；35千伏，3個。

如果高海拔、污穢重的地區或者重要的塔，片數還要增加幾片?；究梢钥闯?片絕緣子可以承受1-1.5萬伏特的電壓，但隨著電壓等級的升高，承壓的非線性越強。實際上，不同地區不同環境，絕緣子片數可能差別很大。當然不同類型的絕緣子，要求的片數也不同。

三、看桿塔的高度

除了數分裂數和絕緣子片數，還可以看看桿塔的高度，設計規程上非常詳細地規定了輸電導線距離其他物體的最小距離。

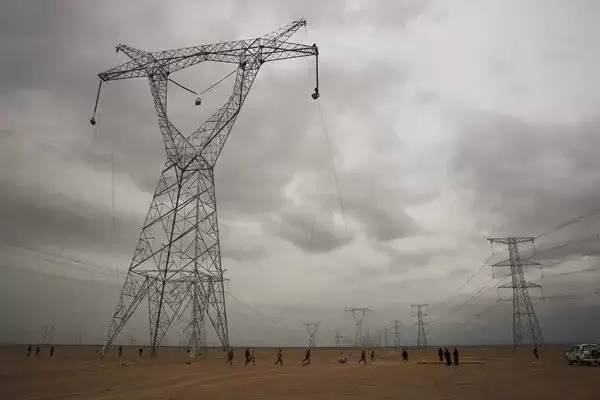

下圖為500千伏線路鐵塔：

例如，在居民區導線對地面最小距離分別為：35~110千伏是7米，220千伏是7.5米，330千伏是8.5米，500千伏是14米，750千伏為19.5米。

如果考慮導線弧垂和絕緣子長度，則：110千伏大概離地面十幾米，220千伏和330千伏是二十幾米，500千伏是三四十米，750千伏是五十幾米，1000千伏是七八十米。

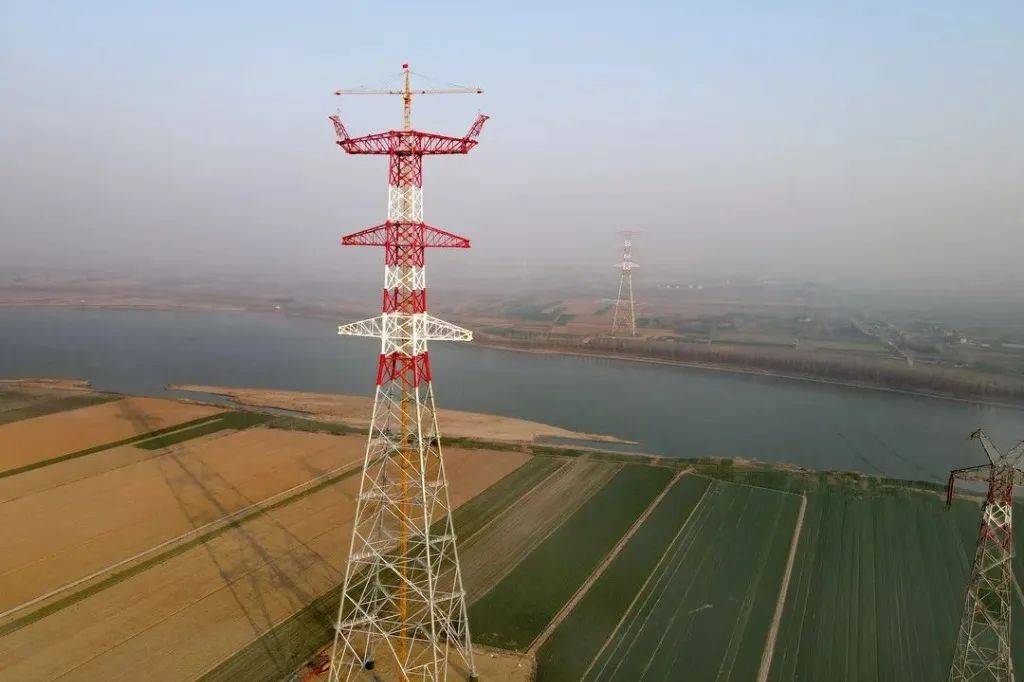

下圖為1000千伏特高壓線路鐵塔：

換算成樓房高度，那分別是5層樓、8層樓、12層樓、18層樓和25層樓。不過這只是粗略估算，因?yàn)楦鶕?jù)氣候和地形不同，高度是要調整很大的。

總體來說，看導線分裂數是最容易區分電壓等級，看絕緣子片數最準確能判斷，看桿塔的高度最有直觀感受。
