一、作業地點要求：

1.電纜頭在安裝時必須要確保防潮、防塵，根據現場環境，必要時搭建防塵篷房。

2.電纜頭作業時間在保證質量的情況下，要盡可能縮短作業時間。

3.所用電纜附件應預先檢查規格是否同電纜一致，各部件是否齊全，檢查出廠日期，檢查包裝（密封性）。

4.電纜頭在安裝前必須做好電纜的防潮工作，預先將其包裹嚴密；作業前要搖測電纜的絕緣情況保證絕緣要求,并做好記錄，確保做頭工藝的連接質量。

二、作業工具：

1.機電工隨身工具：手鉗、扳手、套管、改錐、電工刀、卷尺等。

2.附帶工具：手動鋸弓、黃蠟帶、凡士林、變色硅膠、可塞新、絕緣搖表（5000V）、液壓壓線鉗及配套套筒、銅管（與電纜芯線相符）、棉絲、紗布等。

3.成套的3M電纜連接做頭附件：23#高壓絕緣膠帶4卷、33+PVC膠帶2卷、CC-2清潔片2盒（盒外附帶有細砂紙）、銹敵一瓶。

三、做頭工藝過程及注意事項：

1.搖測高壓電纜絕緣。保證相與相之間、相與地之間絕緣值符合要求，做好記錄并可靠放電。

2.剝除電纜外皮，將相線間填充物從根部切除 。吃刀時不得將電纜相線損傷，還必須保證相接的兩根電纜被剝除部分伸入接線盒后的連接長度，被去除后電纜外皮必須保證截面平、齊。

3.對屏蔽接地線的處理：

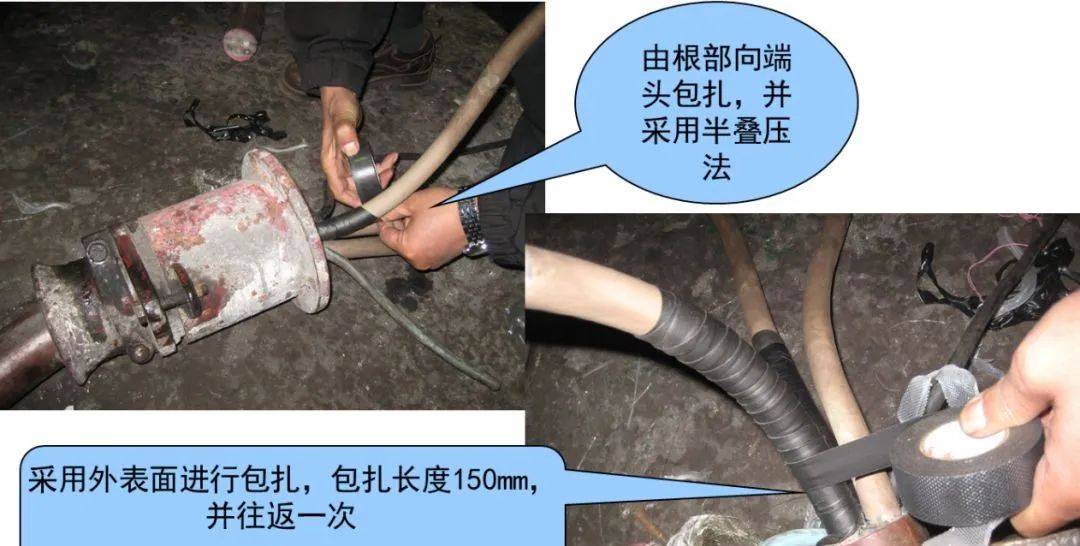

1）單層外皮保護套電纜的處理：三根主相線外側的屏蔽接地線不得剪除，集中為三股并編織成長度適宜的接地線，從根部使用33+PVC膠帶采用半疊壓法對編織好的接地線進行包扎，長度150mm并往返一次，并將監測線、內置地線采用同樣方法及長度進行包扎。

2）雙層外皮保護套電纜的處理：三根主相線外側的屏蔽接地線不得剪除，集中為三股并編織成長度適宜的接地線，從根部使用33+PVC膠帶采用半疊壓法對編織好的接地線進行包扎，長度150mm并往返一次，再將雙層護套中間的監測線使用33+PVC膠帶采用半疊壓法進行包扎，長度150mm并往返一次。

注意：屏蔽接地線不得纏繞相線，必須順延至相線與電纜外皮之間，編織屏蔽接地線時編織根部不得編織過緊，以防屏蔽線通過半導體屏蔽層與三根相線外皮接觸。

4.剝除電纜相線外的半導體絕緣層，剝除至根部時留有10-20mm，以保證屏蔽層線與電纜相線完全分離。

5.將相接的兩根電纜分別接入進線腔步驟：

1）打開高壓接線盒上蓋、喇叭嘴、進線腔；

2）將電纜套入喇叭嘴，加裝金屬圈、密封圈；

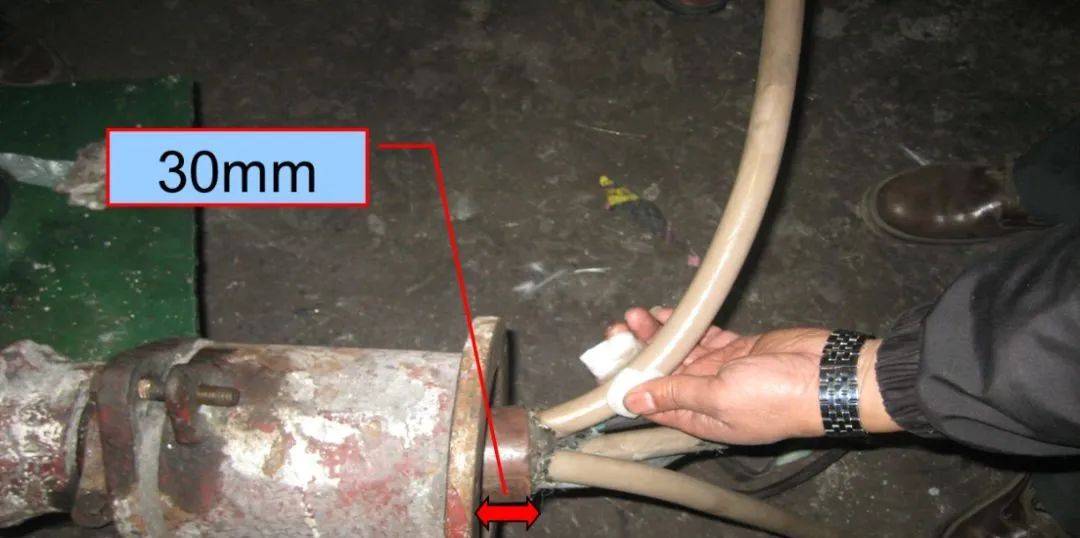

3）再與進線腔連接，確保電纜含有外皮部分伸入進線腔30mm （如下頁圖），若是雙層保護套電纜，外皮留取30mm，第二層保護套留取10-20mm；

4）緊固喇叭嘴，壓緊壓線板。

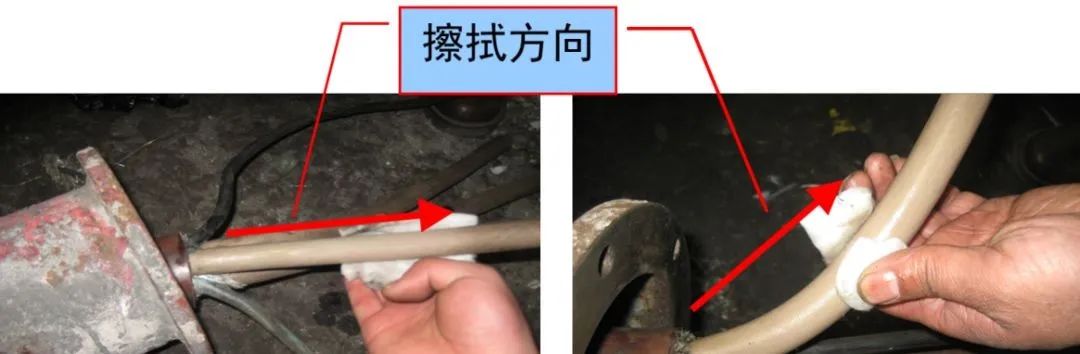

6.清理相線表面屏蔽層。使用CC-2盒內的清潔片對相線進行擦拭。注意：必須從相線根部向端頭進行擦拭，嚴禁往返擦拭。

7.對擦拭過的相線進行包扎：

1）待擦拭液完全揮發掉后，使用23#高壓絕緣膠帶對相線進行包扎，包扎時必須采用半疊壓法從相線根部向端頭包扎（將留有10-20mm的半導體絕緣層也進行包扎），包扎時要將屏蔽層線與三根相線完全分離，不得將屏蔽層線包扎到相線內，包扎長度約150mm，并往返一次（高壓絕緣膠帶外表面為包扎面，膠帶被拉伸寬度為原寬度的3/4最宜）。如下頁圖：

2）在已包扎好高壓膠帶的表面使用33+PVC膠帶再進行包扎，方法仍采用半疊壓法從根部向端頭包扎，包扎長度130mm往返一次。如圖：

8.將已包扎好三根相線的根部涂抹可塞新，涂抹要均勻，涂抹后表面不得有可見毛刺等。

9.待可塞新凝固后，分別將兩側進線腔與接線腔連接，并緊固到位。

10.確定相接的兩根電纜同相連接搭接長度，三根相線連接時不得出現交叉、搭接，必須將連接的對應相均勻布置在接線腔內，中間相連接后不得使兩端相線受力為宜，兩邊同相連接后要保證與中間相有適當間隔且不受力，確定搭接長度并標記，使用手動鋸弓將每相多余部分截去，截面不得鋸偏。

11.每相芯線的絕緣層剝?nèi)ラL度取銅管長度的一半為準，絕緣層截面必須平齊，如下圖：

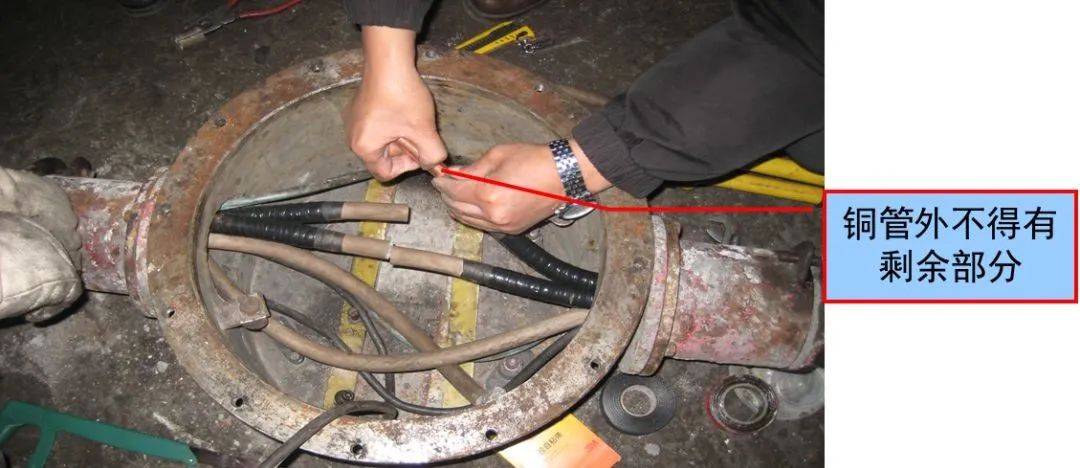

12.用銅管將相接兩根電纜的同相連接。注意：芯線必須全部插入銅管，不得有分叉、遺留銅絲等現象。如圖：

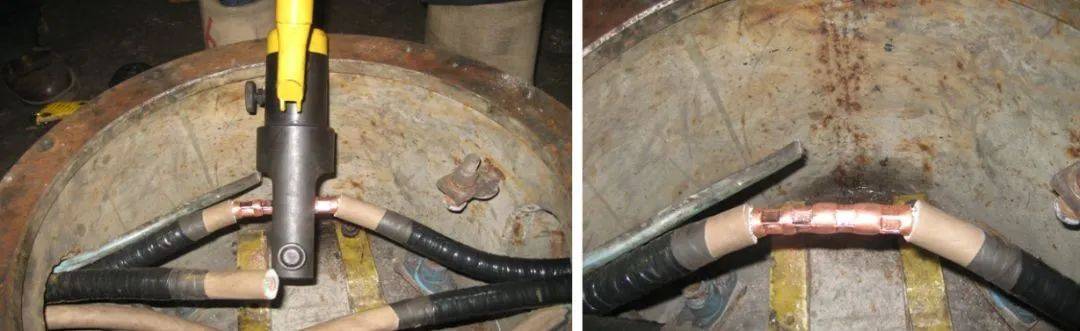

13.將銅管連接好的相線使用液壓壓線鉗壓接，力度感覺吃力為準，每單相芯線一端必須使用液壓壓線鉗可靠壓接兩道，壓接間距要適宜。如圖：

14.連接處的包扎：

1）用CC-2盒外層的細砂紙將壓接后銅管的棱角、毛刺打磨；

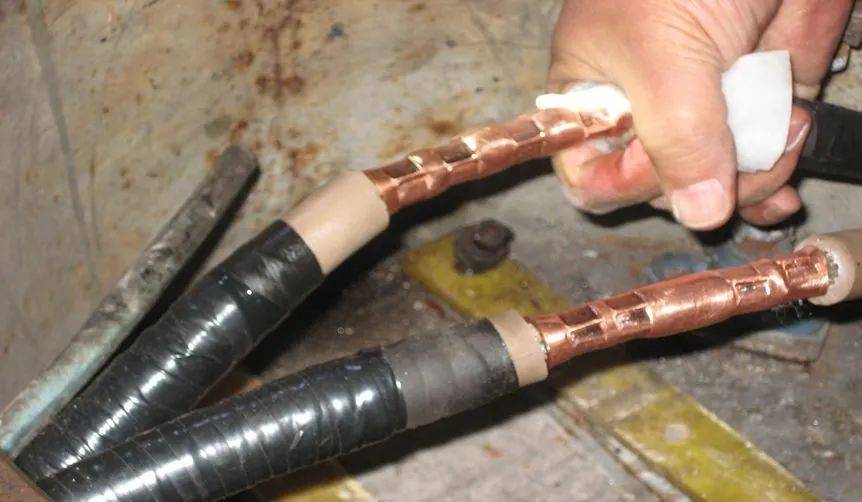

2）使用CC-2盒內的清潔片將銅管及未包扎絕緣層擦拭干凈，擦拭方向仍為一個方向，不得反復擦拭；

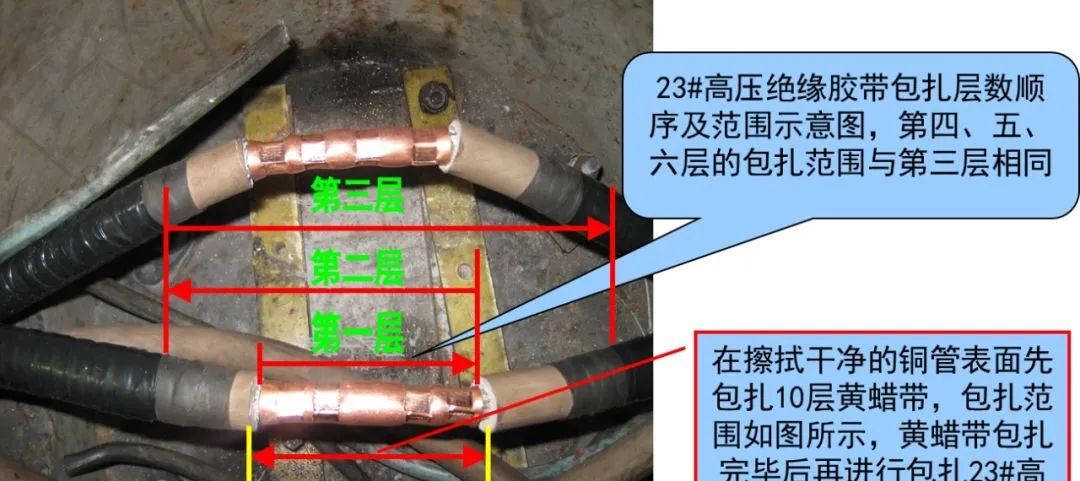

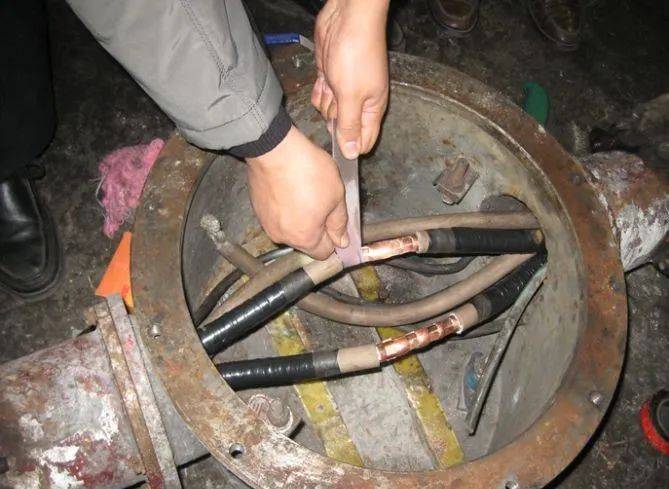

3）在包扎好黃蠟帶的表面包扎第一層高壓膠帶，從黃蠟帶的一端包至另一端后往回包即第二層，返回時要與原相線根部包扎的高壓膠帶搭接20mm，再進行第三層包扎，此次要與另一端相線根部包扎的高壓膠帶搭接20mm，后將第三層包扎再往復三次。注意：包扎方式全部采用半疊壓法，盡量保持表面平整，高壓膠帶使用過程中拉伸寬度為原寬度的3/4最宜。見下圖所示：

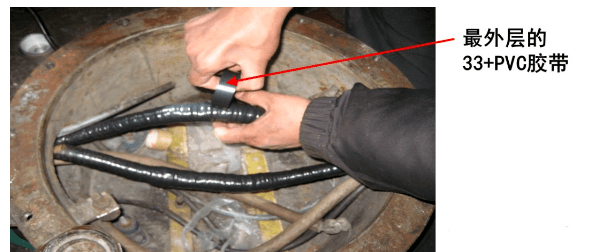

4）在包扎好高壓絕緣膠帶的表面使用33+PVC膠帶采用半疊壓法進行包扎，也必須與原33+PVC膠帶搭接20mm，包扎層數兩層。

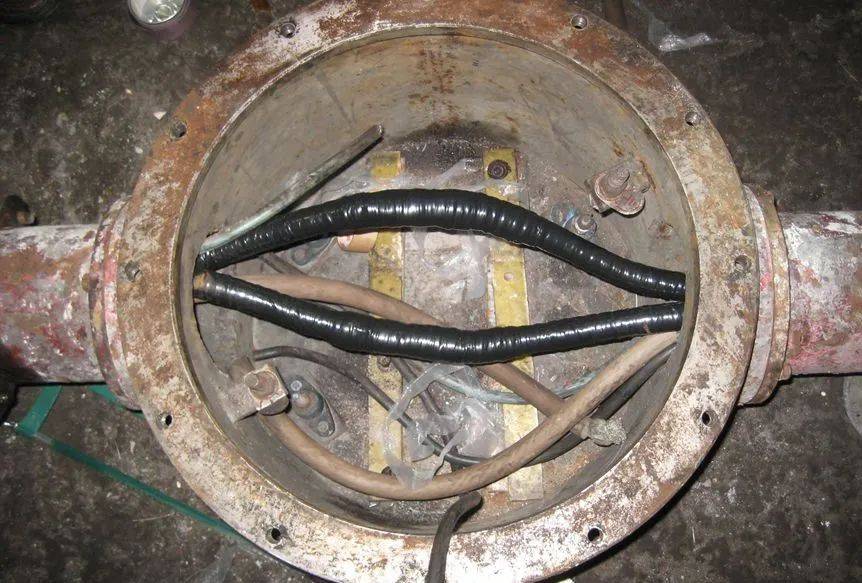

兩相包扎完后：

15.監測線的連接方法：

1）單層外皮保護套電纜內的連接：將兩根監測線截取適量長度，并必須能夠可靠壓接在接線盒內一端上側的一個接線柱上，并將壓接部分的外皮剝除，長度確定后將未使用33+PVC膠帶包扎的部分采用半疊壓法進行包扎并往返一次。

2）雙層外皮保護套電纜內的連接：將兩根監測線截取適量長度，并必須能夠可靠壓接在接線盒內一端上側的一個接線柱上，長度確定后再使用33+PVC膠帶將未進行包扎部分采用半疊壓法進行包扎并往返一次。

16.接地線的連接方法：

1）單層外皮保護套電纜內的連接：將每根電纜內置接地線、屏蔽層編織好的接地線，同側截取適量長度，并且都能夠可靠壓接在接線盒內下側近端的地線接線柱上，長度確定后，剝除內置接地線壓接部分的外皮，將內置接地線、編織好的接地線未使用33+PVC膠帶進行包扎的部分進行包扎，并往返一次，搭接處搭接20mm，包扎完畢后與接線盒內的指定地線接線柱可靠壓接。

2）雙層外皮保護套電纜內的連接：將用屏蔽層編織好的接地線截取適量長度，并必須能夠可靠壓接在接線盒內下側近端的地線接線柱上，長度確定后將未使用33+PVC膠帶包扎的部分采用半疊壓法進行包扎并往返一次，包扎完畢后將兩根接地線壓接在指定的地線接線柱上。

17.將高壓接線盒內處理干凈后，使用銹敵可對防爆面的銹斑等進行處理，擦拭干凈后涂抹適量的凡士林，并將包好的變色硅膠放入接線盒內，以起到防潮作用。

18.整理、清點工具，確認無誤后方可加裝接線盒上蓋。

19.使用搖表在相接的兩根電纜所剩余兩個端頭進行搖測，并記錄搖測值，搖測值符合要求即可投入使用，接線完畢。
