一、引言

光纖著色工序是首要工序，也是極其重要的工序，對光纜的傳輸性能有著直接的影響。本文就光纖帶從光纖著色中存在的上色難、著色顏色偏淡問題進行了分析，并提出了相應解決辦法。

二、光纖著色上色難、顏色偏淡因素分析

1.光纖著色是指在本色光纖表面涂上油墨并經過固化使之保持較強附著力的一個過程。它要求著色光纖的顏色鮮明易區分，顏色層不易脫落，與油膏相容性好等等。

2.影響光纖著色顏色深淺的主要因素是出口模處渦流壓力，而影響該渦流形成壓力的主要因素有：涂覆壓力、著色料粘度、生產線速度、本色光纖外徑變動幅度、模具的清潔度、模具角度；當這些因素的任一條件變化時，會導致渦流壓力不穩定，從而引起著色纖上色難、顏色偏淡。

（1）光纖在著色過程中，本色光纖以一定的速度被拉入到上下模具組成的料室，產生一定涂覆壓力，著色料以特有的粘性與本色光纖表面滑動，著色料和本色光纖接觸的液面處形成一動態的彎月型界面（如圖1），同時，粘型流會在受限制的模具出口處驅動一流體壓力，此流體壓力會形成一回流，這樣就形成渦流壓力，壓力越大越容易著上色，反之就會引起著色纖上色難、顏色偏淡現象。渦流壓力的大小主要有以下幾點：a.生產線速，速度越快壓力越大；b.著色料粘度，粘度越大壓力越大；c.涂覆壓力，壓力越大渦流壓力越大；d.模具角度，角度小渦流壓力越大，當然角度太小會形成不了渦流壓力，所以模具角度一般為30°～35°為宜。

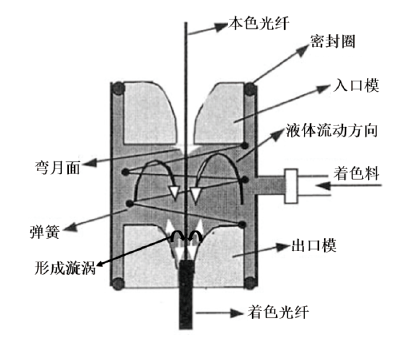

圖1 進出口模剖面圖

（2）近年來，國內涂料生產廠家都在積極進行著色涂料研究，在眾多涂料中研究一種適合光纖的快速固化著色涂料。

對于開口模具，實際著色過程中只有兩種可控制的工藝參數，即著色料粘度和線速，只要這兩個參數能正確平衡光纖周圍的著色料使其順利形成液面渦流（彎月面），就不會產生著色層脫色現象，而壓力型模具可控制參數較多，線速度、涂覆壓力、著色料粘度及本色光纖外徑變動幅度影響著壓力模具內彎液面的形成，也是維持穩定的能力。當線速增加時，就要求低粘度的著色料，這樣必須同時增加壓力和溫度。粘度大，壓力小，溫度越高，粘度越小，見圖2，一般本色光纖外徑變動幅度控制在2μm以內。

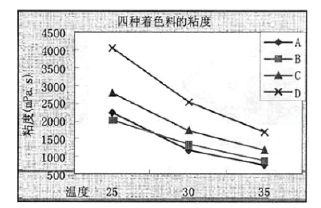

圖2 著色料粘度

（3）著色生產中，模具的清潔度也是非常重要，作業前未將模具內孔清洗干凈（如圖3），模具孔內殘留著異物，生產中該異物限制了著色料的流動，與涂覆光纖存在表面剪切力，使著色料無法均勻涂覆在本色光纖上，從而引起著色光纖脫色。因此，每次生產之前，著色模具必須進行全面的清洗，先將模具、模套及彈簧放入盛有丙酮溶劑的燒杯中浸泡，然后送到超聲波清洗器里清洗，之后用干凈的壓縮空氣吹干后使用，必要時要到顯微鏡下觀察清洗狀況。

圖3 未清潔模具內孔潔凈度

（4）模具角度。入口模圓錐角度大于出口模，而出口模角度的大小直接影響漩渦的形成，見圖4，角度過大漩渦壓力會偏小，角度過小會不容易形成漩渦，目前使用的出口模角度一般為40°左右。

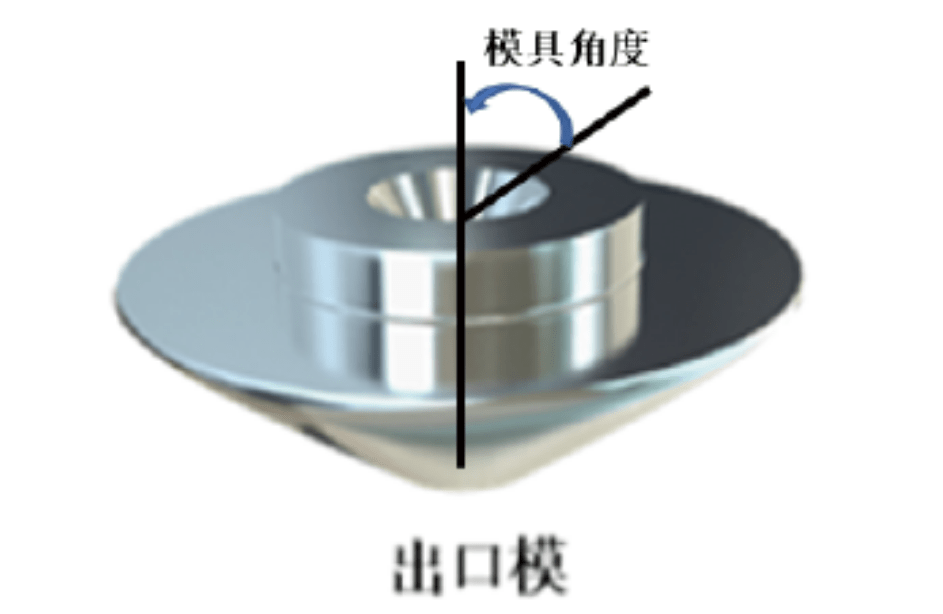

圖4 出口模具角度

三、解決方案

入口模、出口模對著色工藝起著至關重要的作用，著色生產中出口模具處形成漩渦，產生一定壓力，壓力大就會避免著色上色難、顏色偏淡狀況。

1.合理設計模具角度。設計著色模具角度太大不容易形成漩渦處壓力，低速時不易上色，角度太小不易形成漩渦，所以設計合理的模具角度，形成漩渦處壓力，方能確保光纖著色質量；經過多次試驗，模具角度由目前的40°左右改進為30°～35°。

2.安裝比例閥，低速時設定壓力較大，升速時壓力逐漸自動調?。辉诠┝瞎苌习惭b比例閥也能有效解決低速生產上色難問題。
