架空輸電導線的腐蝕行為

目前，在沿海、重工業污染等地區的強腐蝕環境中，架空輸電導線使用的鋼芯鋁絞線一般4～8年后發生明顯銹蝕，對輸電線路運行造成安全隱患，需要及時更換導線。因此，如何提高架空輸電導線的耐腐蝕性能，延長鋼芯鋁絞線的使用壽命，滿足架空輸電導線在腐蝕地區的服役要求，受到了線纜制造企業和電力運行部門的廣泛關注。

架空輸電導線的防護措施

（一）涂覆防腐蝕油脂

架空輸電導線最早采用的防腐蝕措施是涂覆防腐蝕油脂（防腐脂），早在1927年美國第一次將凡士林涂覆在導線接頭上，之后歐洲一些國家及日本使用瀝青混合物、羊毛脂混合物、潤滑脂混合物、特制金屬皂基潤滑脂混合物等作為防腐蝕材料。

防腐脂有效阻止了腐蝕介質滲入絞線內部，在鋁線和鋼線之間形成物理隔絕，研究表明涂覆防腐脂可使鋼芯鋁絞線的壽命延長10年。

目前，按防腐脂涂覆方式可將涂油絞線分為輕、中和重防腐蝕絞線。涂防腐脂鋼芯鋁絞線的截面形貌如圖1所示。

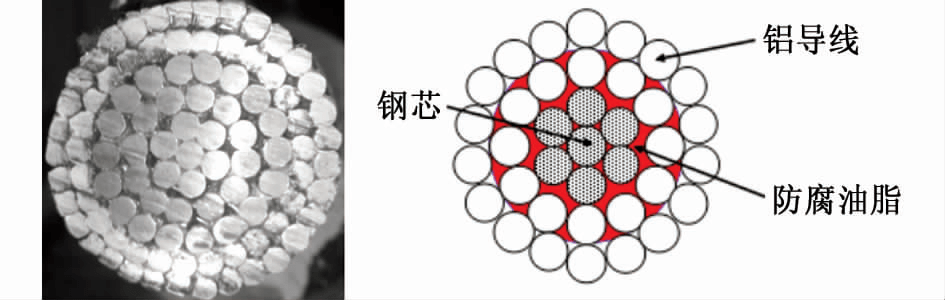

圖1 涂有防腐脂導線的截面形貌

在GB/T 36292-2018標準頒布前，我國沒有架空輸電導線用防腐脂標準，所以防腐脂質量良莠不齊，大部分油脂具有極易滴落、抗水淋性能差、油脂固化等缺點，不符合架空輸電導線的服役條件。GB/T 36292-2018標準對架空輸電導線用防腐脂進行了規范，推動我國防腐脂質量提升，并進一步推動防腐蝕導線的應用。

（二）合金鍍層

由于防腐蝕油脂會增加導線所受重力，長期使用會使導線老化失效，因此人們開始采用在鋼芯表面直接鍍鋅的方式防止導線腐蝕。鋼芯表面鍍鋅層的腐蝕程度是判斷整個鋼芯鋁絞線腐蝕狀況及壽命的重要依據，當鍍鋅層因腐蝕失去對鋼芯的保護作用時，鋁導線的腐蝕將加速。

為了經濟有效地提高鋼芯鋁絞線的耐蝕性，延長產品的使用壽命，將鋼芯表面的鍍層由傳統的純鋅鍍層改為合金鍍層，這是鋼芯鋁絞線防腐蝕技術的主要發展趨勢之一。

隨著國家對環境保護及節能減排要求的提高，鋅及鋅合金熱浸鍍層的生產和使用將受到嚴格控制，其規?；瘧?yīng)用必將受到極大的限制和影響。

（三）鋁包鋼芯

鋁包鋼芯是一種高效的復合材料，通過在高溫、高壓條件下連續擠壓電工鋁將其包覆在高強度鋼絲表面，使鋁鋼間形成約8μm厚的鋁鋼結合滲透層，包覆鋁層的鋼絲再經雙金屬同步變形機多次拉拔，鋼鋁間形成良好的冶金結合。

研究發現，與普通鋼芯鋁絞線相比，鋁包鋼芯鋁絞線的壽命可提升1倍以上。鋁包鋼芯鋁絞線除了具有良好的耐腐蝕性能，能夠有效降低導線弧垂和桿塔負荷，同時降低線路損耗并提升載流量。目前，鋁包鋼芯鋁絞線系列產品已在國內外輸電線路中得到了廣泛應用，其結構如圖2所示。

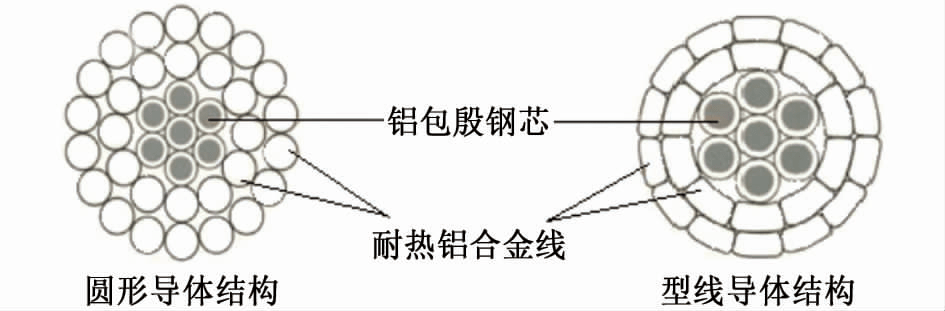

圖2 鋁包殷鋼芯耐熱鋁合金絞線結構圖

（四）新材料與新工藝

隨著材料科學的不斷進步，人們開始嘗試用有機復合材料來替代金屬材料充當導線芯材。

碳纖維復合材料芯架空導線是一類新型電力架空線路用導線，最早由美國復合技術公司于2003年開發并命名，其典型結構如圖3所示，采用直徑5~11mm的玻璃纖維包覆碳纖維結構的復合材料芯棒作為承力芯，導線外層與次外層均為梯形鋁型線絞合，以提高緊密系數和通流面積。

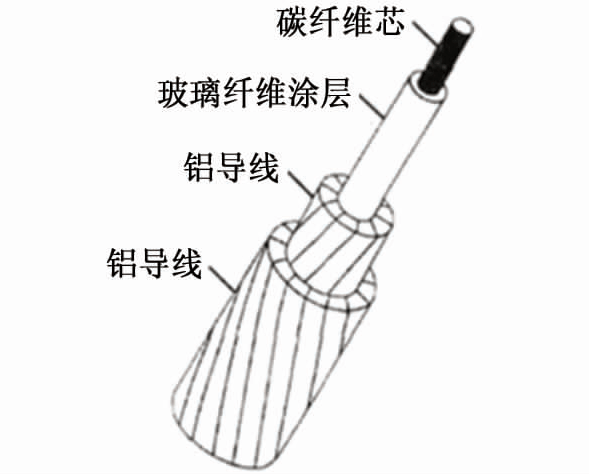

圖3 碳纖維復合材料芯架空導線結構

自2006年起，我國相關研究機構及生產廠家也開展了碳纖維復合材料芯導線的研究與工程應用，并實現了碳纖維復合材料芯的產業化推廣。雖然碳纖維復合材料芯導線的各種性能都比較好，但價格高、施工工藝復雜，長期老化性能還需進一步驗證。
